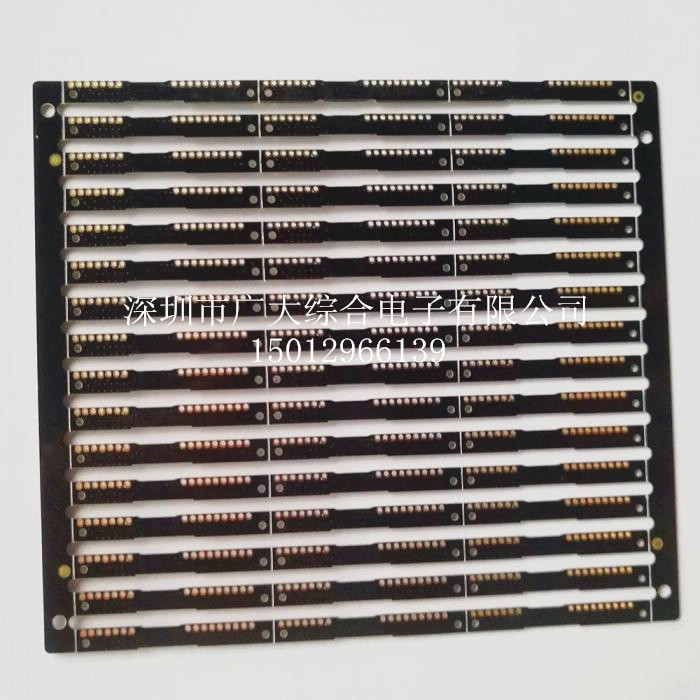

深圳超薄PCB板加工；0.1-0.8MM薄板打样批量生产

  深圳市广大综合电子有限公司是一家13年专业线路板样板、 PCB打样及中小批量生产，致力于专业生产单层PCB板、双面PCB板、多层线路板、高精密PCB板、阻抗线路板、超薄线路板、无卤素PCB板、软硬结合板、厚铜箔板、HDI板、高频线路板制造，专门为国内外高科技企业和科研单位及电子产品企业服务。公司产品广泛应用于通信、计算机、电源、数码、工业控制、科教研发、汽车、航天航空等高科技领域。日交货能力达 100多余个品种，月品种达，3000 余种，面积达 20000多平方米。制造经验丰富员工为 顾客度身定做样板。 双面板快速加工可在12-24小时完成， 4至8层板加工周期可达 48—72 小时，稳定支持顾客项目研发进程，占领市场先机。“急用户所急，想用户所想，以质量求生存，以速度求发展，创深圳速度之最”是公司的服务宗旨。在发展过程中，公司上下团结一心，共同奋斗，致力于创造一流的文化、一流的企业。秉承 ISO9001 标准，坚持持之以恒的精神，全员参与质量改进，不断吸纳国际最新技术，完善 产品品质，满足客户的需要。

    1.产品类型：单面、双面及多层印制线路板（PCB）
 2。加工尺寸：1200mm*600mm
3。最高层数：1-20层
4。加工板厚度：刚性板 0.1mm-4.0mm
5。基材铜箔厚度：刚性板 18μ（1/2OZ），35μ（1OZ），70μ（2OZ）
6。常用基材：FR-4，
7。工艺能力：
（1）钻孔：最小孔径 0.15MM
（2）孔金属化：最小孔径 0.15mm，板厚/孔径比 4：1
（3）导线宽度：最小线宽：金板 0.05mm，锡板 0.075mm
（4）导线间距：最小间距：金板 0.05mm，锡板 0.075mm
（5）镀金板：镍层厚度：〉或＝2.5μ金层厚度：0.05-0.1μm 或按客户要求
（6）喷锡板：锡层厚度：>或＝2.5-5μ
（7）铣板：线到边最小距离：0.15mm 孔到边最小距离：0.2mm 最小外形公差：±0.12mm
（8）插座倒角：角度：30度、45度、60度深度：1-3mm
（9）V 割：角度：30度、35度、45度深度：板厚 2/3最小尺寸：80mm*80mm
（10）通断测试：
最大测试面积：400mm*500mm
最大测试点：8000点
最高测试电压：300V
最大绝缘电阻；100M 欧
8。耐焊性：85---105℃/280℃---360℃
9.刚性板的耐绕曲性/耐化学性：符合国际印制电路IPC标准。
